操作系统 期中复习（五至七章）

五 CPU调度

cpu调度的目的是为了提高CPU利用率

抢占式Preemptive & 非抢占式Nonpreemptive

再一次回顾以上CPU流程阶段图，有四种可能的阶段转换会触发CPU调度

• running -> waiting
• running -> terminated
• running -> ready
• waiting -> ready

在这其中，由running和waiting转换到ready的操作是抢占式的，而剩下的为非抢占式的

也就是说，抢占式会导致进程被中断，回到就绪态；而非抢占式会阻塞进程运行，使其进入等待态

衡量标准

CPU利用率

$$CPU利用率 = \frac{CPU运行时间}{总运行时间}$$

吞吐量 Throughput

单位时间内完成作业的数量

$$吞吐量 = \frac{完成作业量}{完成作业的时长}$$

周转时间 Turnaround time

进程从被创建到终止的总共时长

可以使用进程的终止时刻 - 创建时刻，得到周转时间

平均周转时间（操作系统更在乎）

$$T_{avg}=\frac{各作业周转时间}{作业数量}$$

带权周转时间

$$T_{weight}=\frac{作业完成时间 - 作业创建时间}{作业实际运行的时间}$$

​
​

平均带权周转时间

$$T_{AvgWeight}=\frac{各作业带权周转时间}{作业数量}$$

​
​

等待时间 Waiting time

进程等待运行的时间

可以使用进程的终止时刻 - 创建时刻 - 运行时长，得到等待时间

响应时间 Response time

进程从被创建起第一次被唤起运行的等待时间

可以使用进程第一次运行时刻 - 创建时刻，得到响应时间

---

调度算法

FCFS 先来先服务

先来的进程先执行

SJF 短作业优先调度算法

共有两种，抢占式与非抢占式

抢占式

抢占式的SJF会在一个时间片结束时，进行下一个进程的判断，以完成下一个作业运行时间较短的作为高优先级。若当前进程作业未完成而优先级较低的话，会中断当前进程的作业，转而进行高优先级进程作业

抢占式的短作业优先调度算法也被称为Shortest-Remaining-Time-First (SRTF)，最短剩余时间优先

非抢占式

非抢占式的SJF会在一个时间片结束时，进行下一个进程的判断，以完成下一个作业时间较短的作为高优先级。

SJF是追求平均等待时间最短的最优选择算法

存在的问题是如果一直存在比自己运行时间短的进程，那么自己永远不会执行，也就是饥饿问题

CPU运行时间预测

$$t_n：实际第n个CPU运行时间\\ \tau_{n+1}：预测下一个CPU运行时间\\ \alpha,0\le \alpha \le 1\\ \tau_{n+1} = \alpha t_n+(1-\alpha)\tau_n$$

优先调度算法 Priority Scheduling

一个优先数负责进程的优先级，数字越小，级别越高或者数字越大，级别越高

同样有抢占和非抢占式

可以认为，SJF是CPU主动根据剩余最短时间优先级调度的特例

解决饥饿问题的方法

• 随程序存在时间的增长，程序的优先级会动态增加，可以解决SJF的饿死问题

• 但同时可能会增加CPU计算优先级的损耗，CPU利用率下降

RR 轮转调度算法 （round robin）

核心思想是一个进程不能连续占用超过一个时间片，除非当前只有一个进程

也就是说，RR算法是抢占式的

时间片到了之后都要切换进程，就算是同一个进程都要切换

对于一个进程，

• 如果运行时长大于一个时间片，那么当时间片结束时，会中断当前进程，转向下一个进程

• 如果运行时长小于一个时间片，那么会执行完这个进程后，CPU会直接交给下一个进程执行

  也就是说，不是以时间片为最小时间单位，如果一个进程时长小于时间片，那么无需等待当前时间片长度时间就可以切换到下一个进程

如果就绪队列有n个进程，并且时间片为q，那么每个进程会得到1/n的CPU时间，而且每次分得的时间不超过q个时间单元。每个进程等待获得下一个CPU时间片的时间不会超过(n-1)q个时间单元。

例如，如果有5个进程，并且时间片为20ms，那么每个进程每100ms会得到不超过20ms的时间。

多级队列调度

可以采用前后台分离的进程队列

• 前台为交互式队列，采用RR算法
• 后台为批处理队列，采用FCFS算法

队列之间的调度可以是固定优先级调度，如前台优先级一定高于后台

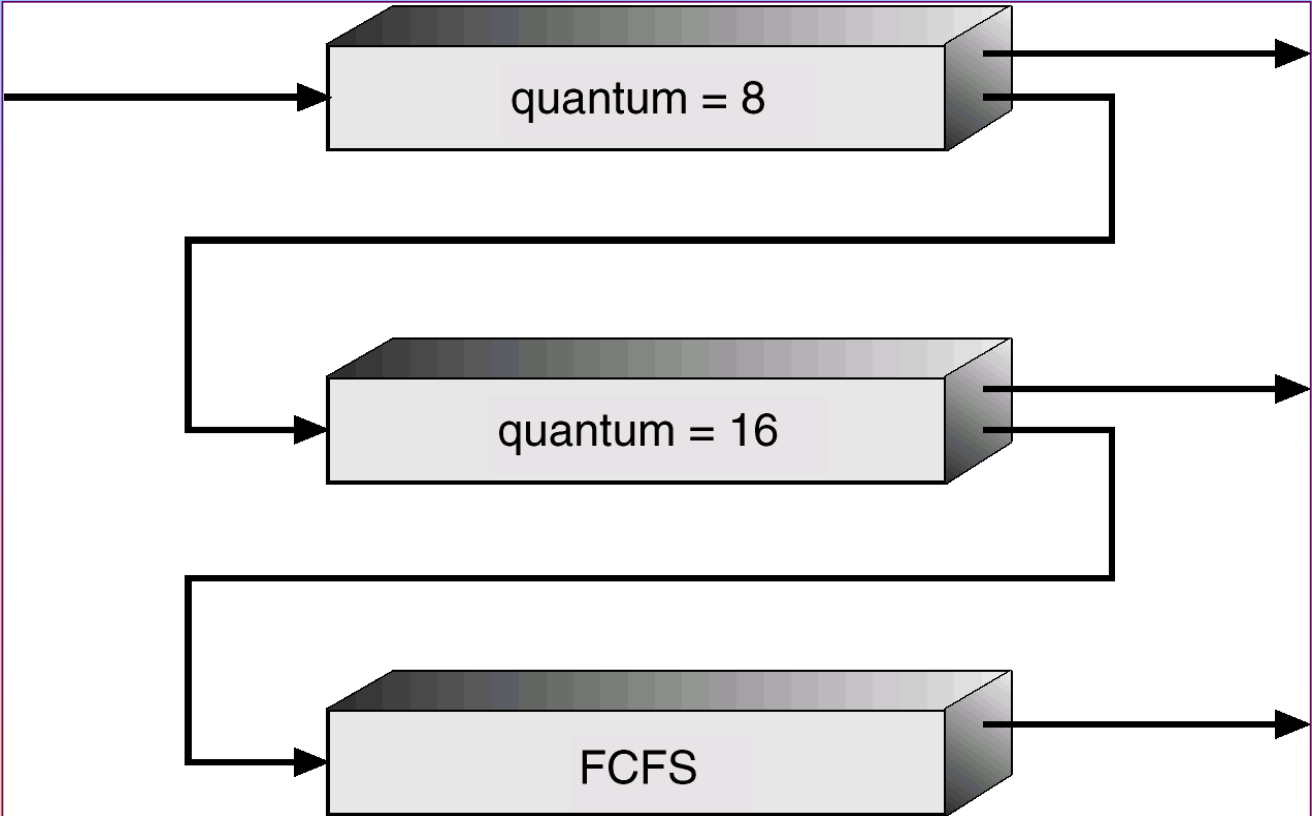

多级反馈队列调度

多级反馈队列调度算法允许进程在队列之间迁移，根据不同CPU执行的特点来区分进程

• 如果进程使用过多的CPU时间，那么它会被移到更低的优先级队列

• 将IO密集型和交互进程放在更高优先级队列上

• 在较低优先级队列中等待过长的进程会被移到更高优先级队列，这种形式的老化（aging）会阻止饥饿问题的发生

• 如果高优先级的队列有进程到达，那么低优先级的队列内进程会被中断，先进行高优先级队列进程

---

六 同步

为了维护协作进程下的数据一致性，需要建立进程同步以解决共享数据并发访问的问题，确保共享同一逻辑地址空间的协作进程的有序执行

引入

回顾进程协作时的生产者-消费者问题，为了解决实际缓冲只有BUFFER_SIZE - 1的问题，可以引入一个count变量，来记录缓冲区内的实际占有数量。

然而，这一引入会因为生产者进程和消费者进程的并发执行带来问题。

count++和count--不是原子操作，也就是说，以上操作会被抢夺中断。

register = counter
register = register + 1
counter = register

假设存在生产者和消费者各存在自己的寄存器R1、R2，那么当以上赋值操作执行被中断时，count的值是不确定的，因为生产者和消费者的进程执行次序是不确定的。

所以，需要进程同步（process synchronization）与进程协调（process coordination）

临界区

当一个进程在临界区内执行时，另外的进程不允许在它们的临界区内执行。

do {
  // 进入区
  // 临界区
  // 退出区
  // 剩余区
}while(true)；

临界区问题的解决方案需要符合以下三条

• 互斥（mutual exclusion）

  不能同时有两个进程在临界区中

• 进步（progress）

  当需要有进程进入临界区时，那么只有当前不在剩余区内执行的进程可以参加选择，这种选择不能无限推迟

• 有限等待（bounded waiting）

  从一个进程发出进入临界区的请求直到这个请求允许为止，其他进程允许进入其临界区的次数是有限的

对于非抢占式内核，临界区不会发生竞争

对于抢占式内核，需要设计解决方案以阻止竞争的发生

Peterson 解决方案

定义

• flag表示准备进入临界区的进程,初始状态均为false
• turn表示允许在临界区中执行的进程

// 进程Pi
do {
  flag[i] = true;
  turn = j;
  while (flag[j] && turn == j) {
    // do nothing
  }
  // 临界区

  flag[i] = false;
  //剩余区
}while(true);

// 进程Pj
do {
  flag[j] = true;
  turn = i;
  while (flag[i] && turn == i) {
    // do nothing
  }
  // 临界区

  flag[j] = false;
  //剩余区
}while(true);

硬件同步

基于**加锁（locking）**来保护临界区

单处理器可以在共享变量被修改时禁止中断出现，防止被抢占，这种方法为非抢占式内核采用

但到了多处理器上，中断禁止的传递需要时延损耗。所以，应通过特殊的原子指令来解决临界区问题。

以下介绍两种原子指令解决临界区问题

test_and_set

bool test_and_set(bool *target) {
  bool rv = *target;
  target = true;
  return rv;
}
// 将目标设置为真，并返回目标原来的布尔值

do {
  while(test_and_set(&lock)){
    // do nothing
  }
  // 临界区
  lock = false;
  // 剩余区
}while(true);

当初始化lock为假时，这个while循环就会被跳过，然后上锁。直到当前进程解锁前，其他进程都无法进入临界区

swap

void swap(bool *a,bool *b) {
  bool temp = *a;
  *a = *b;
  *b = temp;
}

while(true) {
  key = true;
  while(key == true) {
    swap(&lock,&key);
  }
  // 临界区
  lock = false;
}

lock为共享变量，而key为进程私有变量

当初始化lock为假时，这个while循环会进行一次交换，使得lock为真。直到当前进程解锁前，其他进程都无法进入临界区

互斥锁（mutex lock）

一个进程在进入临界区时通过acquire()获得锁，退出临界区时通过release()释放锁。

为了区分当前锁能否被获得，创建一个锁特有的available布尔变量来表示锁是否可用

void acquire() {
  while(!available) {
    // do nothing, busy wait
	}
  available = false;
}

void release() {
  available = true;
}

以上Peterson、硬件同步、互斥锁都有一个共同的问题，就是在临界区有进程进入的情况下，另一个进程会一直循环while，造成时间片浪费，也就是忙等待

信号量 semaphore

信号量的提出是为了解决忙等待问题

它的两个原子操作如下

• wait() 或 P

  void wait(S) {
    while(S <= 0) {
      // busy wait
    }
    S--;
  }

• signal()或V

  void signal(S) {
    S++;
  }

一般可以这样做

// process 1
do S1
signal(S);

// process 2
wait(S);
do S2

// 将S初始化为0，这样可保证S1发生先于S2

当然，也可以这样

do {
  wait(mutex);
	// 临界区
	signal(mutex);
	// 剩余区
} while (1);

// 初始化mutex为1

信号量存在死锁和饥饿问题

如果要细化信号量的实现，可以定义以下信号量结构

typedef struct {
	int value;
	struct process *L;
} semaphore;

那么wait和signal操作会变成这样子

void wait(S) {
	S.value--;
	if (S.value < 0) {
		add this process to S.L;
    block;
	}
}

void signal(S){
  S.value++;
	if (S.value <= 0) {
		remove a process P from S.L;
    wakeup(P);
	}
}

实际上，信号量只是将忙等待从进入区移动至临界区，但是临界区等待的时间很短

信号量典例

生产者-消费者问题(有界缓冲问题)

现在让我们用信号量实现生产者-消费者问题

semaphore mutex = 1
semaphore empty = n
semaphore null = 0

/*
mutex表示互斥要求
empty表示空的缓冲区数量
null表示满的缓冲区数量
*/

// 生产者
do {
  // 生产item，放到next_produced中

  wait(empty)
    // 抢空缓冲区资源
  wait(mutex)
    // 抢互斥锁

  // 把next_produced放入缓冲区中

  signal(mutex);
  // 释放互斥锁
  signal(null);
  // 使null数量增加
}while (true);

// 消费者
do {
  wait(null)
    // 抢满缓冲区资源
  wait(mutex)
    // 抢互斥锁

  // 把缓冲区中item移到next_consumed中

  signal(mutex);
  // 释放互斥锁
  signal(empty);
  // 空缓冲区数量增加
}while (true);

可以看出，信号量实际上起到了抢占、释放资源的作用

读者-作者问题

对于一个数据库，可以同时有多个读者读，但只能有一个作者写;并且，作者和读者不能同时访问数据库

也就是说，要求作者在写入数据库时，拥有共享数据库独占访问权

可能的情况有

• 读者不会因为有作者等待就保持等待，而是直接进入开始读
• 一个作者等待，就不会有新的读者开始读

这里讨论的是第一种情况

public:
semaphore mutex = 1
semaphore read_write = 1

private:
int readCount = 0

/*
mutex表示更新readCount时的互斥要求
read_write表示作者的互斥信号量
readCount表示读者数量
*/

// 作者进程
do {
  wait(read_write);
  // 抢唯一进入数据库权限
  // write content
  signal(read_write);
}while (true);

// 读者进程
do {
  wait(mutex);
  // 抢更新readCount权限
  readCount++;

  if (readCount == 1) {
    wait(read_write);
    // 只有一个读者时，要和作者抢进入数据库权限
    // 可以想到有多个读者时，作者自然无法抢权限
  }
  signal(mutex);
  // 释放更新readCount权限（进门了就不用守着计数器）

  // read content

  wait(mutex);
  // 抢更新readCount权限
  readCount--;

  if (readCount == 0) {
    signal(read_write);
  }
  // 如果没有读者了就让作者进入
  signal(mutex);
  // 释放更新readCount权限
}while (true);

可以发现，要修改公共值或进行互斥操作时，总要经过

• 抢资源（wait）

• 执行操作

• 释放资源（signal）

哲学家就餐问题 dining-philosophers problem

在多个进程间分配资源，并且不会出现死锁和饥饿

n个哲学家围绕圆桌而坐，他们手旁各有一支筷子。只有同时拿起两只筷子才能就餐。

semaphore chopstick[n];
// 每支筷子都是一个信号量

// 每个哲学家进程
do {
	wait(chopstick[i]);
  wait(chopstick[(i + 1) % n]);

  // eat

  signal(chopstick[i]);
  signal(chopstick[(i + 1) % n]);

  // think universe
}while (true);

这样的操作可能会带来死锁问题，即每个哲学家同时拿起右边的筷子

管程 Monitor

定义以下结构

monitor M {
  // 公共变量定义区

  function F1() {
    ...
  }
  function F2() {
    ...
  }
  // 函数区

  initialization() {

  }// 初始化区
}

在管程结构中，确保了只有一个进程能处于活动状态

还可定义condition类型的变量，作为同步条件

对于同步条件变量，可以进行wait()和signal()操作，注意此时的操作意义是“挂起”和“恢复”，而不是进行什么变量的加减操作，要与信号量区分开。

哲学家就餐问题的管程解决方式

monitor DiningPhilosophers {
  enum {THINKING,HUNGRY,EATING} state[n];
  condition self[n];

  void pickup(int i) {
    state[i] = HUNGRY;
    test(i);
    if (state[i] != EATING) {
      self[i].wait();
    }
  }

  void putdown(int i) {
    state[i] = THINKING;
    test((i + n - 1) % n);
    test((i + 1) % n);
  }

  void test(int i) {
    if ((state[(i + n - 1) % n] != EATING) &&
       (state[i] == HUNGRY) &&
       (state[(i + 1) % n] != EATING)) {
      state[i] = EATING;
      self[i].signal();
    }
  }

  void initialization() {
    for (int i = 0; i < n; i++) {
      state[i] = THINKING;
    }
  }
}

然后，每个哲学家可以按以下步骤操作

• 调用pickup()拿起筷子
• 用餐
• 调用putdown()放下筷子

管程可以确保相邻两个哲学家不会同时用餐，防止死锁，但无法解决饥饿问题

---

七 死锁

死锁成立条件

四个条件必须同时成立，才能死锁

• 资源必须互斥 mutual exclusion
• 进程需要占有资源并等待
• 循环等待
• 进程不能剥夺已被其他进程占有的资源（非抢占）

操作系统的解决措施

• 通过协议预防或避免死锁
• 允许系统进入死锁状态，检测到后恢复
• 忽视这个问题，认为死锁不会发生（交给创造问题的对象去解决）

每个进程会依次按以下步骤处理资源：

• 请求
• 使用
• 释放

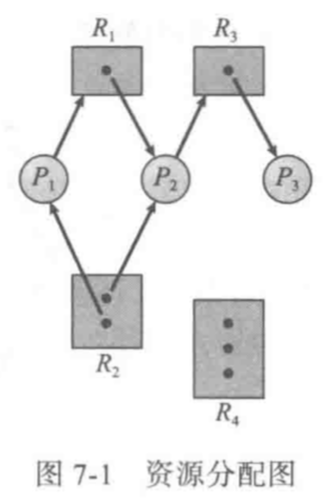

资源分配图

可以通过资源分配图这一有向图来描述死锁

图中元素有

• P：进程
• R：资源类型，点表示一个资源类型拥有的资源实例
• 有向边$P\to R$：申请边
• 有向边$R\to P$：分配边

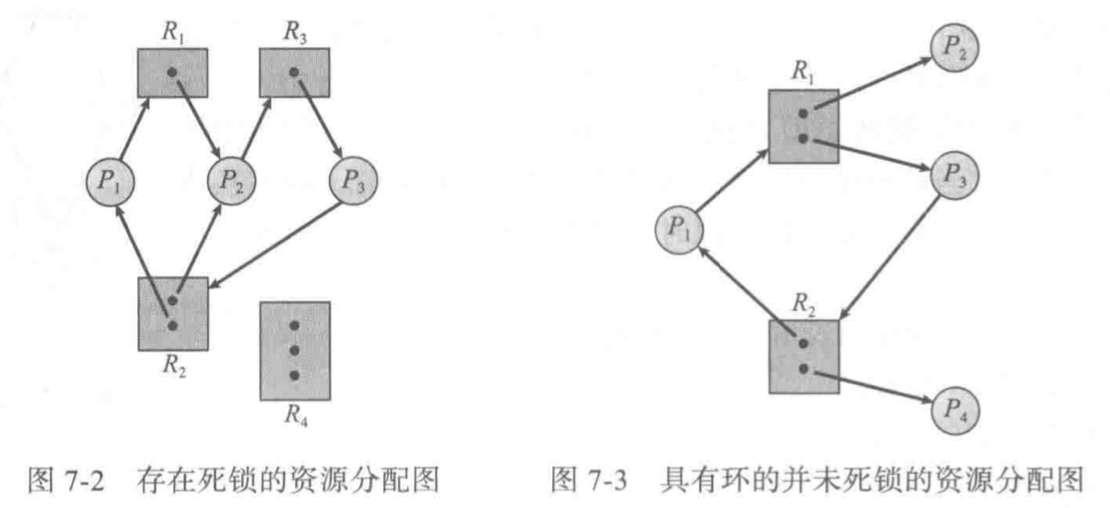

可以证明的是，当图中出现有向环时，可能有死锁发生，没有环时，一定不存在死锁

具体来说，当环上的资源类型都只有一个资源实例时，死锁发生；如果环上的资源类型有多个资源实例，那么死锁是有可能的/

死锁避免：安全状态与安全序列

存在一个安全进程序列，其中的进程依次执行，不会发生死锁

$$对于每个P_j，可以申请的资源数\le当前可用资源+P_i占有的资源\\ (i<j)$$

即使当前申请的资源不能立即可用，那么可以等待直到占有资源全部中释放。

非安全状态不一定会死锁

这种方案会使得资源利用率变低

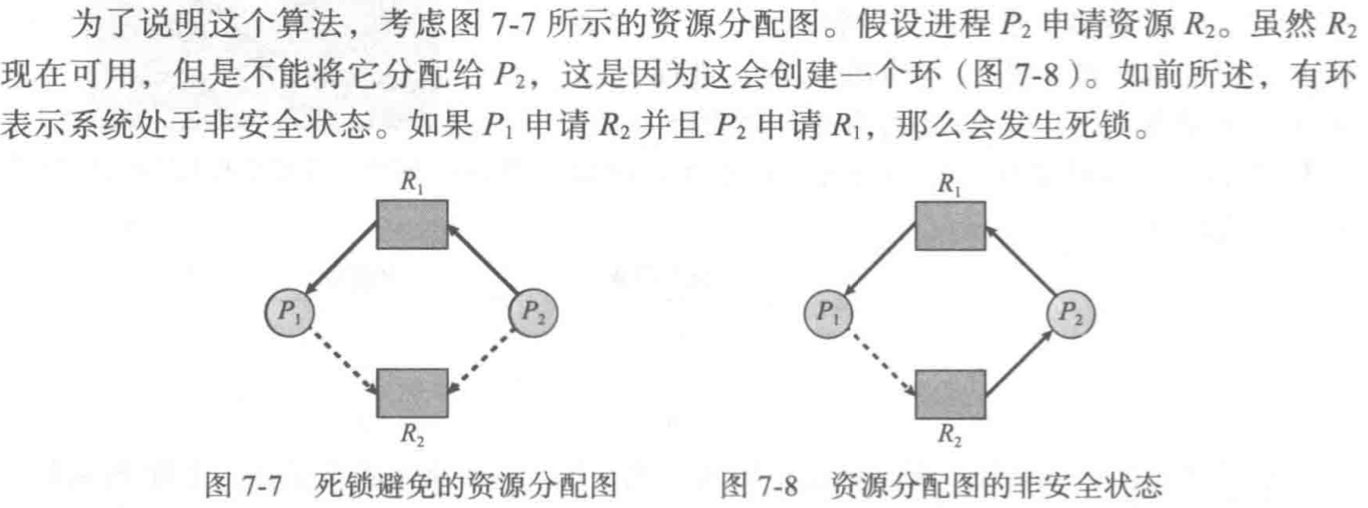

资源分配图算法

适用于资源类型只有一个实例的分配

我们可以在资源分配图中引入需求边，表示进程P可能在将来申请资源R。

需求边类似同一方向的申请边，但是用虚线表示。

规定，只有在进程P的所有边都为需求边时，才能允许将需求边$P\to R$加入图中

当进程$P_i$申请$R_j$时，只有在将申请边$P_i\to R_j$变成分配边$R_j\to P_i$且不会形成环时，才能允许申请

银行家算法

适用于每种资源类型有多个实例的资源分配系统

实际上，就是对形如

Process	Allocation	Max	Need	Available
P0	0 1 0	7 5 3	7 4 3	3 3 2
P1	2 0 0	3 2 2	1 2 2
P2	2 3 2	4 3 3	2 0 1

• 可以对P1申请的资源予以分配，P1完成后，可用量为3 2 2
• 然后对P2申请的资源予以分配，P2完成后，可用量为4 3 3
• 此时P0无法满足，转入非安全状态

实际上此时死锁

要分配资源给一个进程，需经历以下步骤：

• 进程提出申请量（A，B，C）
• 若申请量不超过当前需求量，进行下一步
• 若申请量不超过当前可用量，进行下一步
• 进行假设的资源分配
• 如果此时新的系统状态是安全的，那么可以允许请求执行
• 如果不是安全的，那么不能允许

死锁检测

每种资源类型只有单个资源实例

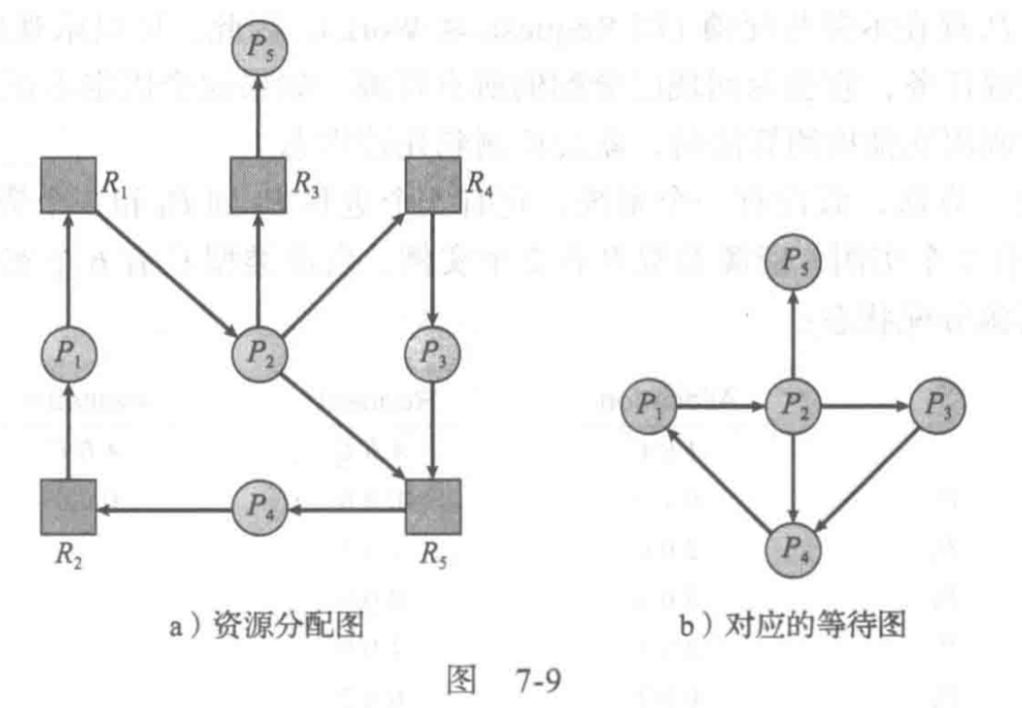

可以将资源分配图变形成为等待图，通过删除所有资源类型点，合并适当边，就可以做到

当且仅当等待图中有一个环，系统死锁

每种资源类型有多个实例

可以通过改造银行家算法满足要求

1. 设Work和Finish分别为长度为m和n的向量

   初始化Work= Available。

   对Finish[i],如果$Allocation_i\ne 0$,那么Finish[i]= false，反之为true

2. 若不存在i满足

   • Finish[i] = false
   • $Request_i \le Work$

   跳转第4步

3. $Work = Work + Allocation_i$

   Finish[i] = true

   跳转第2步

4. 如果此时Finish[i] = false，那么就是进程$P_i$死锁

死锁恢复

• 人工处理
• 中止死锁进程
• 从死锁进程抢占资源（小心造成饥饿问题）
