计组第三讲内部存储器 3.16+3.23

存储器的分级结构

三级存储结构

缓存-贮存层次+主存-辅存层次

主存储器的技术指标

存储容量

指存储器能存放二进制代码的总数

$存储总量=存储单元个数\times 存储字长 \\ \\ 存储总量=存储单元个数\times 存储字长/8\\单位为B（字节）$

EP

某机存储容量为 $2K\times 16$ ，则所需地址线为11根，数据线位数为16根

$2^{10}<2000<2^{11}$

存储速度

存取时间

读写时占用的时间
存取周期

一次读写到下一次读写的时间
存取带宽

EP

存取周期为500ns，每个存取周期可访问16位，

SRAM存储器

构成

静态RAM（SRAM）

主要用于构成Cache
由MOS构成的双稳态触发器
访问速度快
断电就寄，功耗大，价格高

动态RAM（DRAM）

由MOS构成的栅极电容
集成度高，功耗小，价格低
访问速度慢
断电后易流失电容造成数据丢失，要定期充电

基本的动态存储元排列

芯片封装后，有3种外部信号线

地址线： $2^n$ 个单元，对应有n根地址线
数据线：每个单元m位，对应有m根数据线
控制线：读写控制信号输入

基本SRAM存储器逻辑结构

译码驱动方式

单译码

被选单元由字段直接选定

适用于容量小的芯片
双译码

存储体

地址译码器

译码驱动器

I/O电路

读写周期波形图

WE信号通常比CS信号有延迟

读周期

CPU发出有效的地址信号
译码电路延迟产生有效的片选信号
在读信号控制下，从存储单元中读出数据
各控制信号撤销（地址信号稍晚），数据维持一段时间

读出时间

从地址有效到外部数据总线上的数据信息稳定需要的时间

写周期

CPU发出有效的地址信号，提供要写入的数据
译码电路延迟产生有效的片选信号
在写信号控制下，向存储单元中写入数据
各控制信号撤销（地址信号稍晚），数据维持一段时间

写入时间

写入周期时间

DRAM存储器

读写周期

行地址RAS有效
列地址CAS有效
WE高电平，读有效/低电平，写有效
数据Dout/Din有效

CAS要滞后于RAS

RAS和CAS的正负电平的宽度也要做出规定

刷新

通过读出-再写入的方式恢复信息

刷新时无法进行外部读写

类型

集中式刷新

利用一段固定时间对所有行刷新

此时CPU无法读写，存在死区时间
分散式刷新

将工作周期分为读写/刷新两部分

但是效率降低，系统变慢
异步式刷新

在一个刷新周期内分散地刷新各个单元

不会产生明显停顿，也不会延长读取周期

存储器容量的扩充

存储芯片与CPU的引脚

存储芯片的外部引脚

数据总线：位数与存储单元字长相同，用于传送数据信息
地址总线：位数与存储单元个数为 $2^n$ 关系，用于选择存储单元
读写信号/WE：决定当前对芯片的访问类型
片选信号/CS：决定当前芯片是否正在被访问

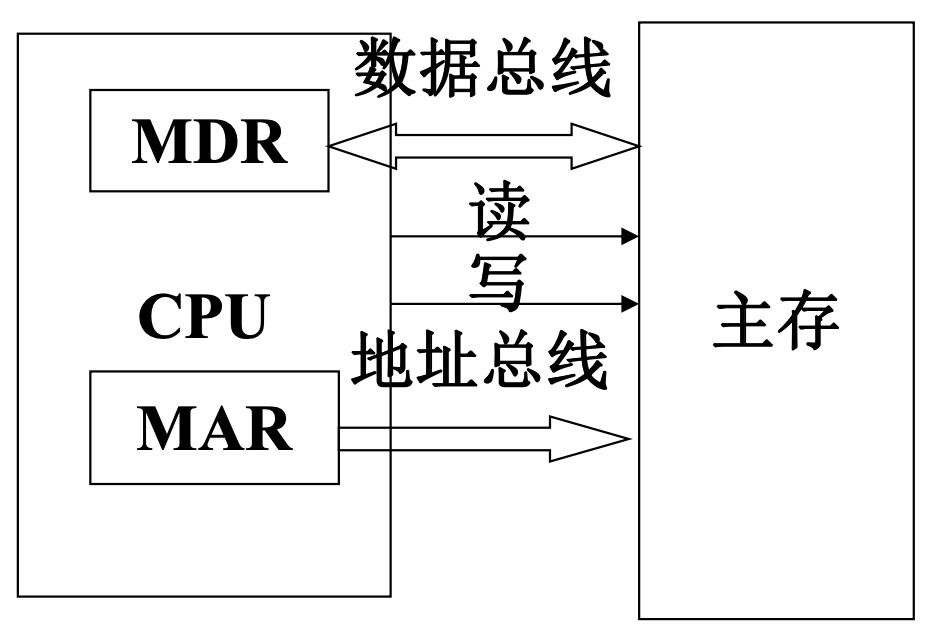

CPU与存储器连接的外部引脚

数据总线：位数与机器字长相同，用于传送数据信息
地址总线：位数与系统中可访问单元个数为 $2^n$ 的关系，用于选择访问单元（注意和上面的地址总线的n可能不一样）
读写信号/WE：决定当前CPU的访问类型
访存允许信号/MREQ：决定是否允许CPU访问存储器；

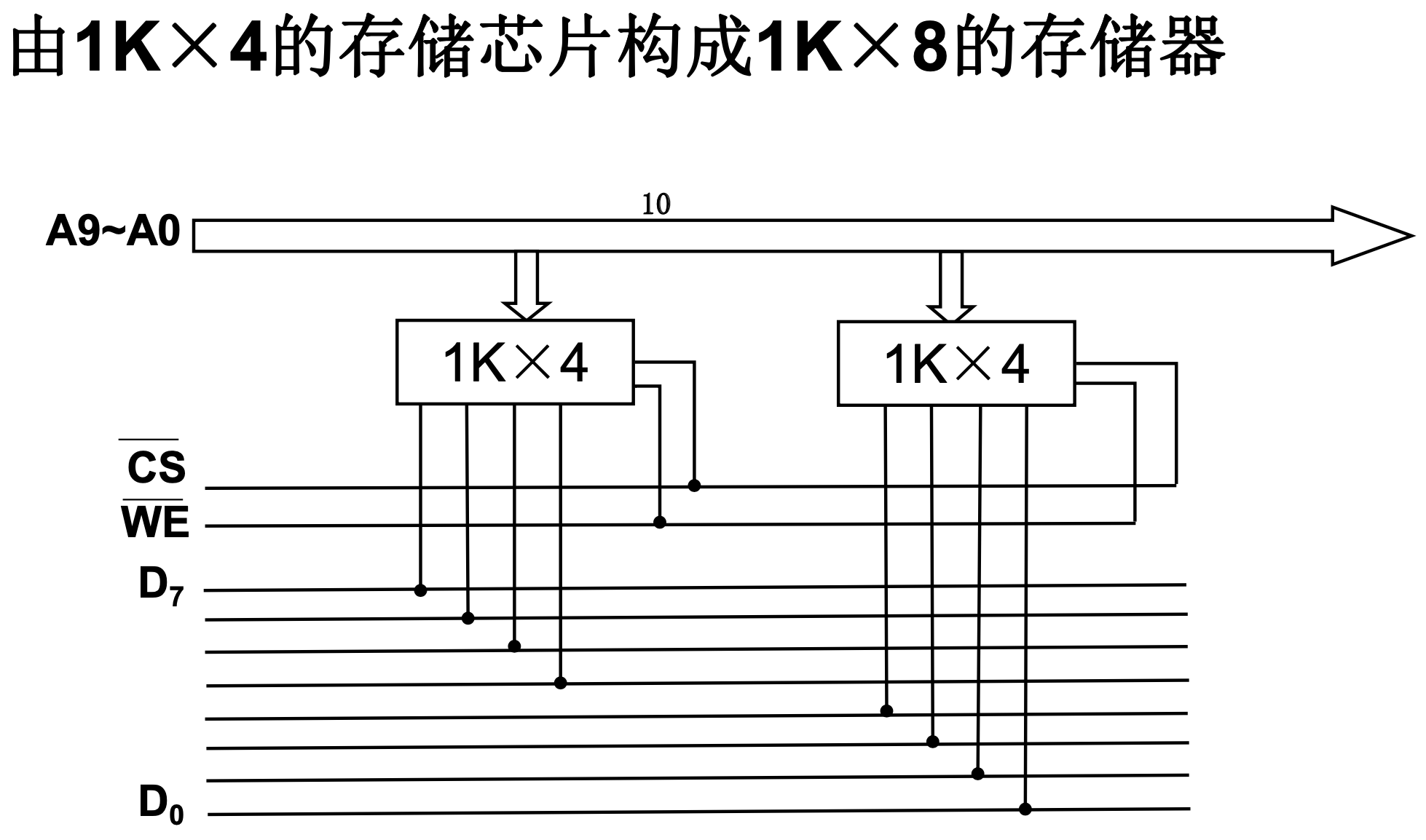

位拓展

存储单元数不变，每个单元的位数（字长）增加

存储芯片与CPU的引脚连接方法：

地址线：各芯片的地址线直接与CPU地址线连接
数据线：各芯片的数据线分别与CPU数据线的不同位连接
片选及读写线：各芯片的片选及读写信号直接与CPU的访存及读写信号连接

注意：CPU对该存储器的访问是对各位扩展芯片的同一单元的同时访问

computerComposition_3_2

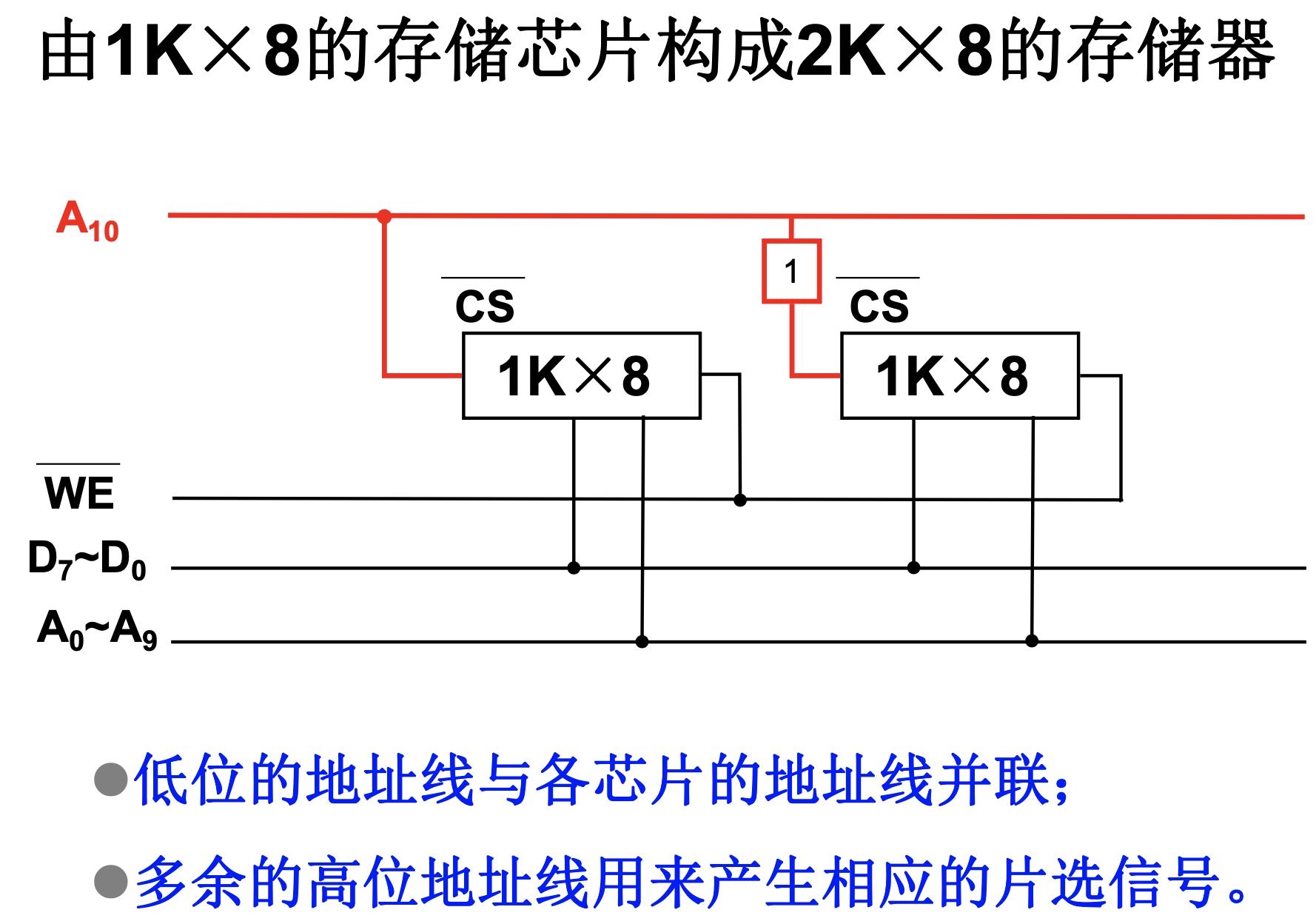

字拓展

字扩展：每个单元位数不变，总的单元个数增加

存储芯片与CPU的引脚连接方法：

地址线：各芯片的地址线与CPU的低位地址线直接连接
数据线：各芯片的数据线直接与CPU数据线连接
读写线：各芯片的读写信号直接与CPU的读写信号连接
片选信号：各芯片的片选信号由CPU的高位地址和访存信号产生

注意：CPU对该存储器的访问是对某一字扩展芯片的一个单元的访问

computerComposition_3_3

字位扩展

字位扩展：每个单元位数和总的单元个数都增加

扩展方法

先进行位扩展，形成满足位要求的存储芯片组
再使用存储芯片组进行字扩展

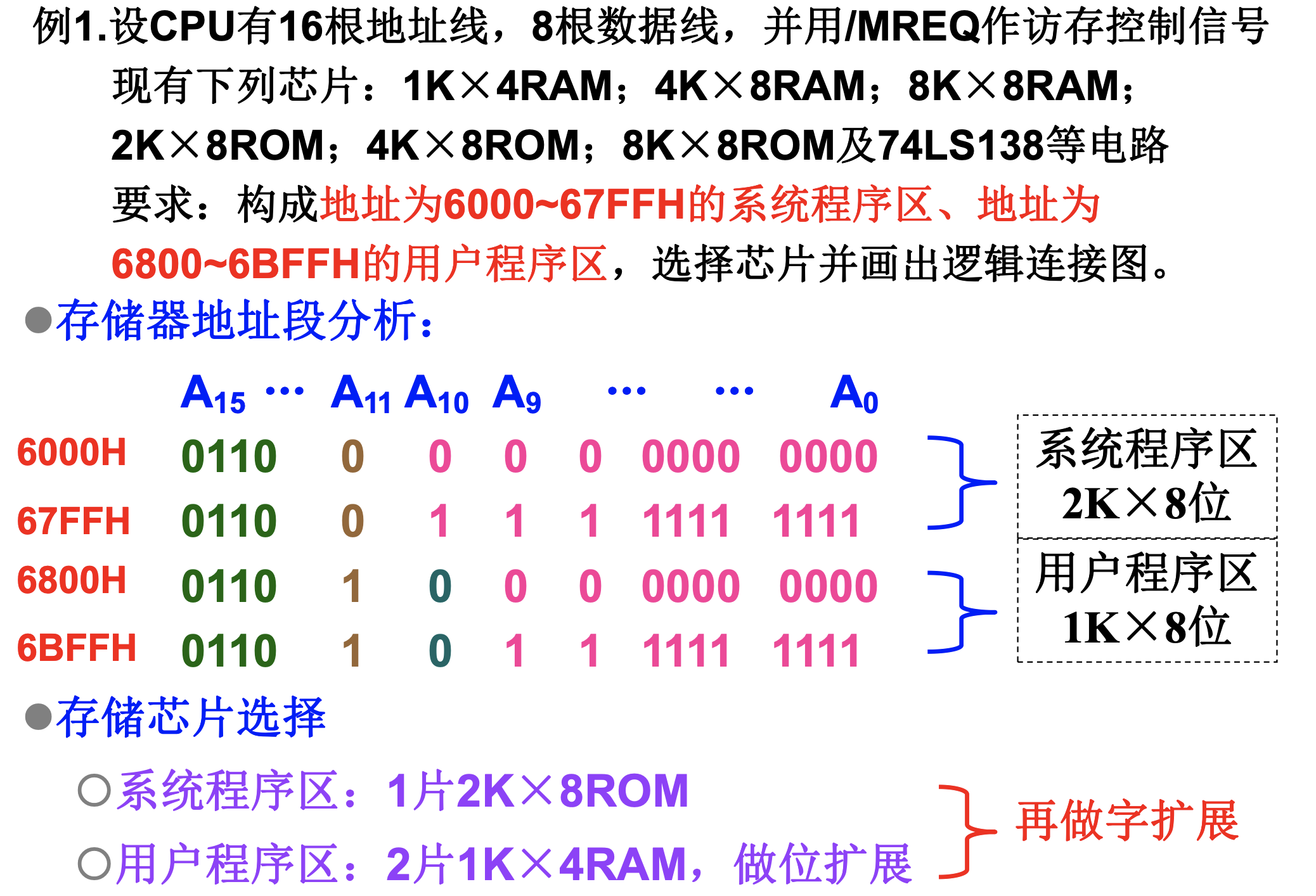

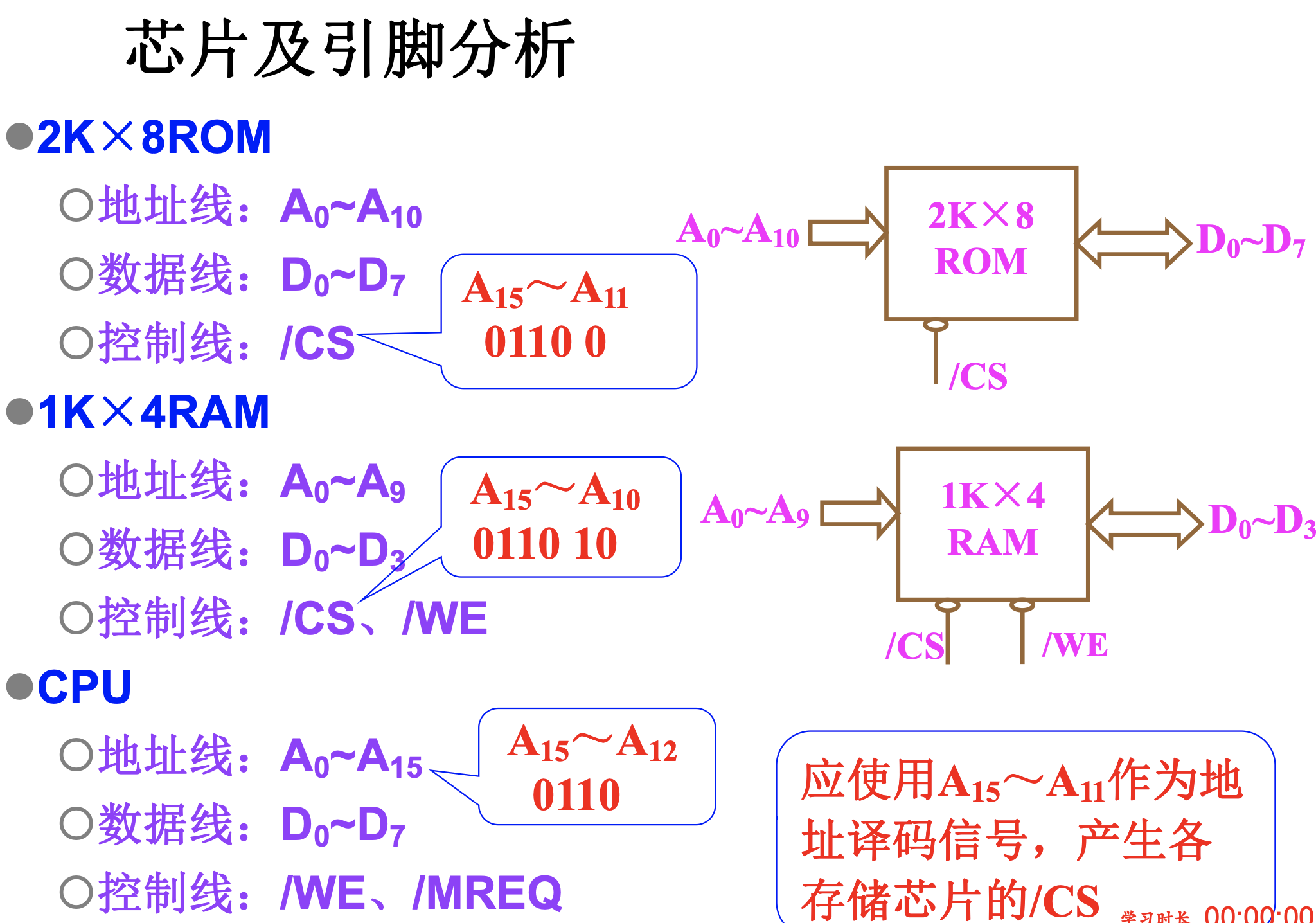

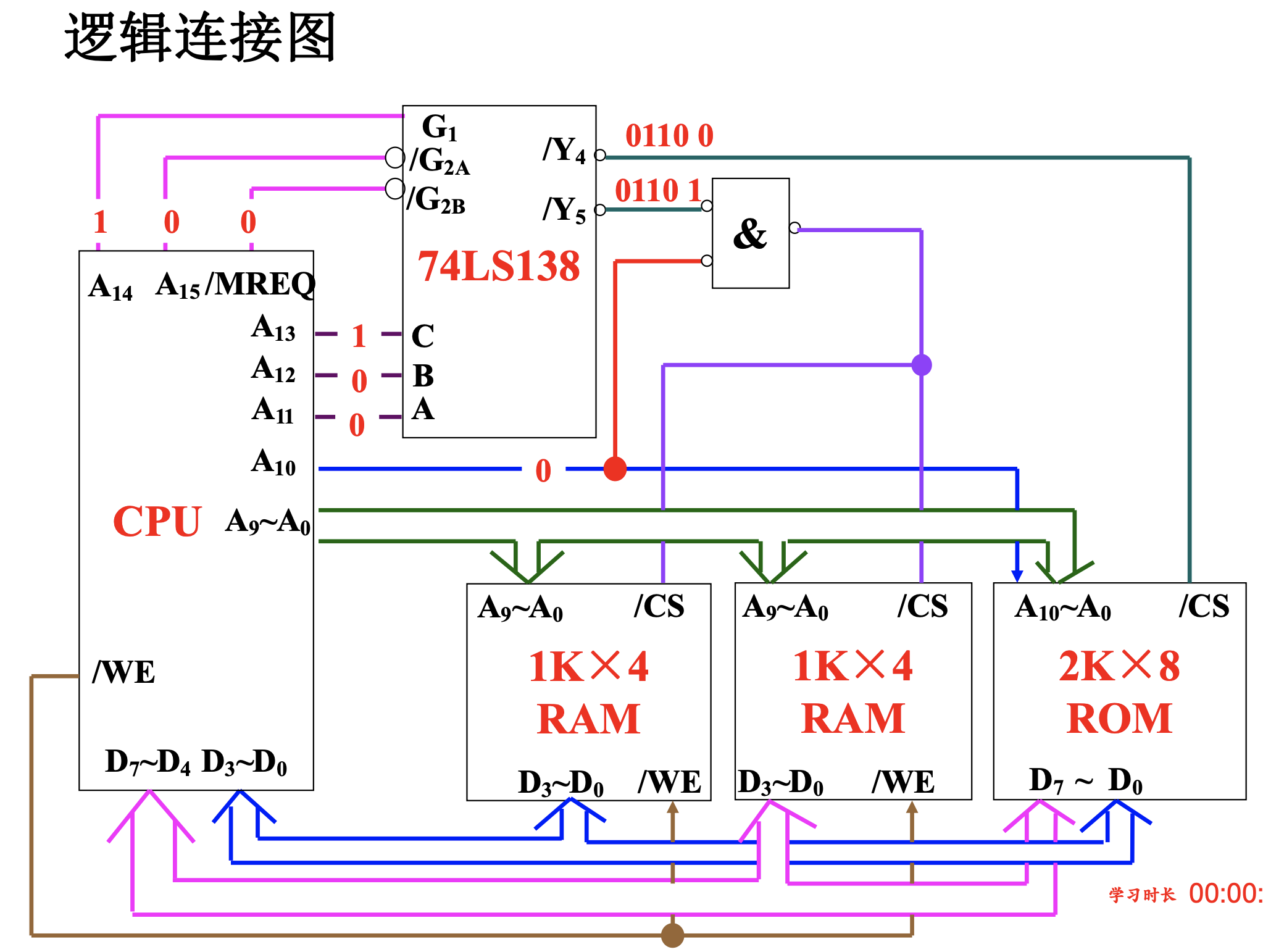

要求：能够计算出字位扩展所需的存储芯片的数目

例如：用L×K的芯片构成M×N的存储系统，所需芯片总数为 $\frac{M}{L}×\frac{N}{K}$ 片。

computerComposition_3_4

computerComposition_3_5

computerComposition_3_6

只读存储器

掩模式ROM

定义：数据在芯片制造过程中写入，不能更改

优点：可靠性、集成度高，价格便宜

缺点：通用性差，不能改写内容

一次编程ROM（PROM）

定义：用户第一次使用时写入确定内容

优点：用户可根据需要对ROM编程

缺点：只能写入一次，不能更改

多次编程ROM

定义：可用紫外光照射（EPROM）或电擦除（E2PROM）多次改写其中内容

优点：通用性较好，可反复使用；

闪速存储器（FlashMemory）

一种高密度、非易失性的读/写半导体存储器，它突破了传统的存储器体系，改善了现有存储器的特性。

闪速存储器是在EPROM功能基础上，增加了电路的电擦除和重新编程能力,也叫快擦型存储器

目前流行的U盘（也称优盘、闪盘）即为闪速存储器的其中一种形式

闪速存储器的可擦写次数一般在1万次以上，也有人说有的U盘可多达100万次左右（无法核实）。

高速存储器

双端口存储器

双端口存储器采用空间并行技术

同一个存储体使用两组相互独立的读写控制线路，可并行操作

显卡上的存储器一般都是双端口存储器

读写特点：

无冲突读写
访问的存储单元不同，可并行读写存储体
有冲突读写
访问同一存储单元，可使用/BUSY信号控制读写优先顺序；
